S713XS 是晶豐明源推出的一款原邊反饋（PSR）恒壓恒流控制芯片，采用 SOP-7 封裝。它最大的特點是無需光耦和 TL431，僅憑原邊繞組和輔助繞組的反饋就能實現高精度的恒壓恒流輸出，非常適合手機充電器、小功率適配器和各類輔助電源。

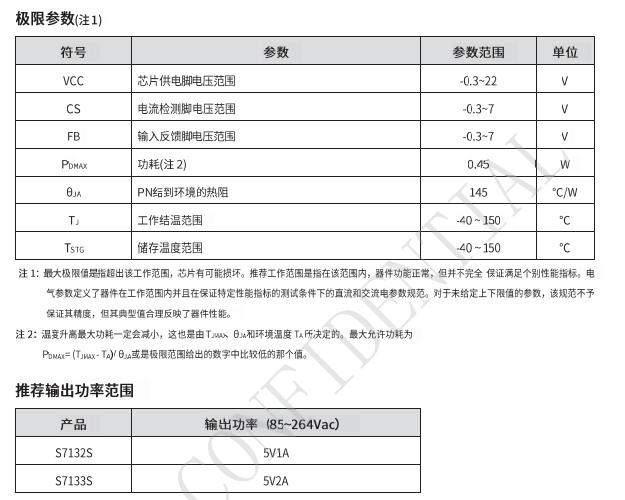

系列包含兩個型號：
S7132S：推薦 5V/1A（約 5W）
S7133S：推薦 5V/2A（約 10W）
控制方式---原邊反饋（PSR），省掉光耦 + TL431
拓撲結構---隔離反激（Flyback），工作于斷續模式（DCM）
內置功率管---S7132S 耐壓 850V，S7133S 耐壓 750V
控制模式---重載 PFM；輕/中載同時降頻降峰值電流，抑制音頻噪聲
啟動電流---僅 2μA，啟動電阻可以選得很大，降低待機損耗
線損補償---內置輸出導線壓降補償，改善負載調整率
保護功能---輸出開路/短路、VCC 欠壓/過壓、過溫保護
| 引腳 | 名稱 | 功能 |
|---|---|---|
| 1 | VCC | 芯片供電腳 |
| 2 | FB | 反饋電壓輸入，接輔助繞組分壓 |
| 3 | NC | 懸空 |
| 4 | CS | 電流采樣，接源極采樣電阻到地 |
| 5、6 | C | 內置功率三極管集電極 |
| 7 | GND | 芯片地 |
散熱提示：C 引腳（5、6 腳）適當增加鋪銅面積，可幫助內置功率管散熱。
S713XS 的典型應用是隔離反激架構：
交流輸入經整流濾波后接到變壓器原邊。
芯片的 C 腳（5、6）驅動內置三極管，控制原邊繞組通斷。
輔助繞組一路通過二極管給 VCC 供電，另一路經電阻分壓后給 FB 腳做電壓反饋。
CS 腳通過一顆小阻值電阻檢測原邊電流，實現逐周期限流和恒流控制。
副邊整流濾波后得到穩定的直流輸出。
這種方案外圍非常簡潔，省掉了傳統副邊反饋需要的光耦、TL431 及相關的阻容元件，BOM 成本和 PCB 面積都能明顯減少。
恒壓控制

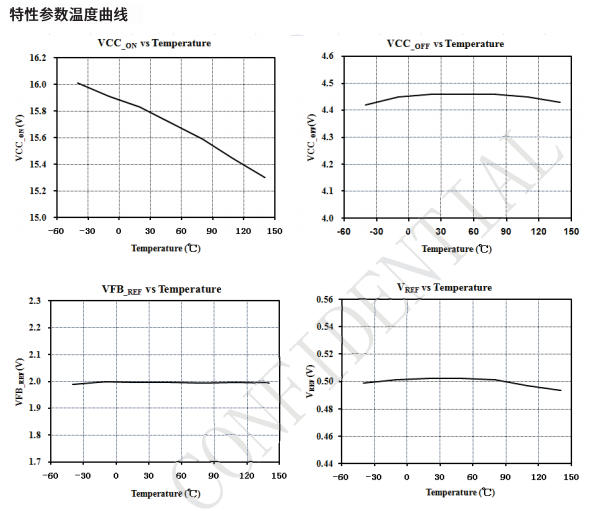

芯片在功率管關斷后，采樣輔助繞組在續流期間的電壓平臺（約 2/3 續流時間點），與內部 2V 基準比較，調節開關周期來維持輸出電壓穩定。輸出電壓由 FB 分壓電阻和變壓器匝比決定。
恒流控制
芯片逐周期檢測原邊峰值電流（CS 閾值約 500mV）。在恒流模式下，輸出電流與峰值電流、變壓器匝比相關，公式簡化為：
峰值電流：Ipk ≈ 0.5V / Rcs
輸出恒流：Io ≈ 0.25 × Ipk × (原邊匝數 / 副邊匝數)
線損補償
芯片內部會根據負載大小，從 FB 腳流出一路補償電流，在分壓電阻上產生與負載電流成正比的偏置電壓，自動補償輸出導線引起的壓降，讓負載端的實際電壓更穩定。
VCC 電容：盡量靠近 VCC 和 GND 引腳，容量要足夠支撐從啟動到輔助繞組供電之間的能量需求。
FB 分壓電阻：靠近 FB 引腳放置，走線遠離變壓器原邊動點，避免開關干擾。
CS 采樣地：采樣電阻到芯片 GND 的走線要短，且與小信號地單點匯合到母線電容地端。
功率環路：變壓器原邊、內置功率管、母線電容的環路面積盡量小；副邊整流二極管、輸出電容的環路同樣要緊湊，降低 EMI。
工作頻率：建議設計在 40~55kHz 范圍，便于電感量和效率的平衡。
S713XS 是一款"省料、省空間"的小功率隔離電源芯片。原邊反饋架構讓它在 5~10W 的充電器/適配器應用中，直接省去了光耦和 TL431 兩顆核心器件，同時保持了不錯的恒壓恒流精度。內置的線損補償和完善的保護功能，也讓終端產品的用戶體驗和可靠性都有保障。
