PL3379C 是聚元微推出的一款原邊反饋（PSR）反激式開關電源控制芯片，采用 SOP-7 封裝。它把高壓功率 BJT、恒流/恒壓控制環路全部集成到一顆芯片里，無需光耦、無需次級 TL431，僅憑原邊和輔助繞組就能實現高精度的恒壓恒流輸出。典型應用是 12W 級別（如 5V/2.4A）的手機充電器、小功率適配器、LED 驅動以及消費類備用電源。

核心特點

拓撲結構---隔離反激（Flyback），原邊反饋
功率管---內置高壓 BJT，Vcbo 800V / Vceo 450V
控制模式---復合模式：滿載 PFM，輕載進入綠色模式，兼顧效率和待機
恒流精度---全電壓范圍內高精度恒流/恒壓
補償功能---內置線電壓補償、變壓器電感補償、輸出線損補償
啟動電流---典型僅 5μA，啟動電阻可以選得很大，降低待機損耗
工作頻率---滿載典型 65kHz，輕載最低可降至 80Hz
前沿消隱---500ns，防止開關尖峰誤觸發

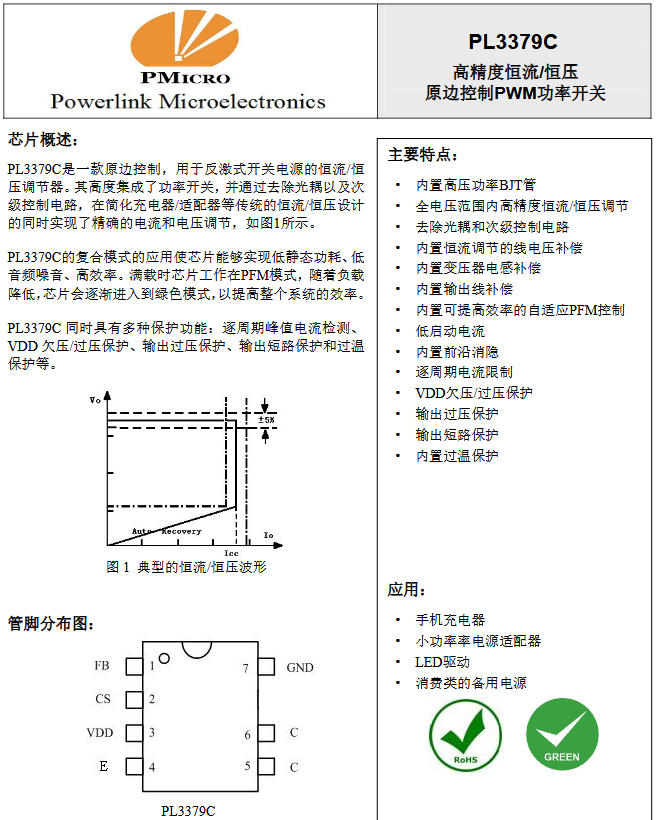

引腳定義（SOP-7）

1---FB---輔助繞組電壓反饋輸入，通過電阻分壓連接
2---CS---電流采樣，接源極電阻到地，反映原邊電感電流
3---VDD---芯片電源輸入
4---E---內置功率 BJT 發射極
5、6---C---內置功率 BJT 集電極，接變壓器原邊
7---GND---芯片地

典型應用與工作原理

PL3379C 的典型應用電路就是最常見的原邊反饋反激架構：交流輸入整流濾波后，通過變壓器原邊繞組接到芯片 C 腳；輔助繞組一路給 VDD 供電，另一路經分壓電阻送到 FB 腳做電壓反饋；CS 腳通過一顆小阻值采樣電阻檢測原邊電流。

恒壓控制

芯片在功率管關斷后，對輔助繞組的電壓平臺進行采樣（避開開關尖峰），與內部 2.5V 基準比較，通過誤差放大器調節開關周期，實現輸出電壓恒定。

恒流控制

系統工作于 DCM（斷續模式），芯片逐周期檢測原邊峰值電流（CS 閾值約 550mV）。恒流模式下，芯片通過固定頻率與退磁時間的關系（fsw = 4/(7×Tdemag)）來補償變壓器電感量的離散性，保證不同批次之間恒流點的一致性。

輸出線損補償

芯片會根據負載大小，在 FB 分壓電阻上注入一個偏置電流，自動補償輸出導線引起的壓降。FB 分壓電阻越大，補償量越大，用戶可根據實際線長靈活調整。

設計要點

    啟動電阻：由于啟動電流僅 5μA，可以選用較大阻值的啟動電阻（通常幾百 kΩ 到幾 MΩ），配合小容量 VDD 電容，降低待機損耗。
    VDD 電容：容量要足夠支撐從啟動到輔助繞組供電之間的能量缺口，防止啟動過程中 VDD 跌落至欠壓閾值以下導致啟動失敗。
    CS 采樣電阻：阻值決定恒流點，阻值越大，恒流點越小。可根據目標輸出電流選取。
    FB 分壓電阻：決定輸出電壓和線損補償量，需根據變壓器匝比和輸出電壓目標計算。
    最小關斷時間：芯片內置 2μs 最小關斷時間，設計變壓器和環路時需留意。
    功率環路：變壓器原邊、內置 BJT、母線電容的環路面積盡量小；副邊整流和輸出電容的回路同樣要緊湊，降低 EMI。

總結


PL3379C 是一款把"省料"做到極致的小功率隔離電源芯片。原邊反饋架構讓它在 12W 以內的充電器/適配器應用中，直接省去了光耦和 TL431 兩顆核心器件，同時依靠內置的線電壓補償、電感補償和線損補償，保證了量產時的一致性和負載調整率。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/859614332288.html?spm=a28888.manage-offer.0.0.26227197aCSRwg
