EG3112 是屹晶微電子推出的一款高性價比半橋柵極驅動芯片，采用 SOP-8 封裝，高端耐壓 600V，輸出拉電流 2A / 灌電流 2.5A，自帶死區控制和互鎖保護，專門用于驅動大功率 MOS 管或 IGBT，常見于無刷電機、開關電源、逆變器等半橋拓?fù)洹?/p>
高端懸浮耐壓：600V
低端供電范圍：2.8V ~ 20V
輸出峰值電流：拉電流 2A / 灌電流 2.5A
最高開關頻率：500kHz
輸入兼容性：支持 3.3V / 5V 邏輯電平
靜態電流：< 5μA（極省電）
內置保護：死區控制、互鎖防直通、輸入下拉
封裝：SOP-8

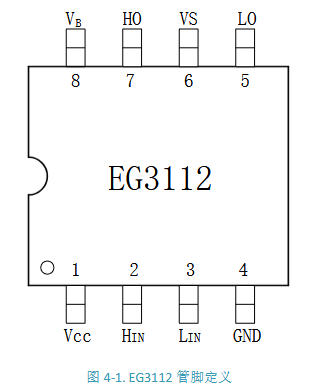

| 引腳 | 名稱 | 類型 | 功能說明 |
|---|---|---|---|
| 1 | Vcc | 電源 | 芯片工作電源，2.8V~20V，建議并 0.1μF 高頻退耦電容 |
| 2 | HIN | 輸入 | 高端驅動邏輯輸入，高電平有效，內置 200kΩ 下拉電阻 |
| 3 | LIN | 輸入 | 低端驅動邏輯輸入，高電平有效，內置 200kΩ 下拉電阻 |
| 4 | GND | 地 | 芯片參考地 |
| 5 | LO | 輸出 | 低端功率管柵極驅動輸出 |
| 6 | VS | 懸浮地 | 高端懸浮參考地，接半橋中點 |
| 7 | HO | 輸出 | 高端功率管柵極驅動輸出 |
| 8 | VB | 懸浮電源 | 高端自舉電源端 |

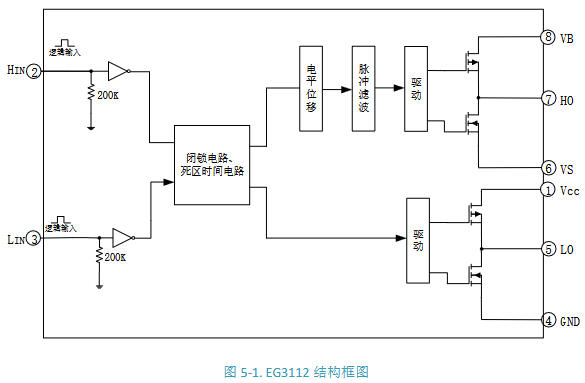

EG3112 內部集成了：
輸入處理電路：HIN/LIN 經施密特觸發器整形，內置 200kΩ 下拉，懸空時自動關斷功率管。
互鎖與死區電路：硬件上徹底杜絕上下管同時導通，防止半橋直通炸管。
電平位移 + 脈沖濾波：把低端的邏輯信號安全傳遞到 600V 高端懸浮區。
圖騰柱輸出驅動：提供 2A/2.5A 的峰值充放電電流，快速開關 MOS/IGBT。
| HIN | LIN | HO | LO | 狀態 |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 雙管關斷 |
| 0 | 1 | 0 | 1 | 下管導通 |
| 1 | 0 | 1 | 0 | 上管導通 |
| 1 | 1 | 0 | 0 | 互鎖保護，雙管關斷 |
EG3112 最常見的接法是驅動半橋：
低端：Vcc 接 12V，LO 直接驅動下管 MOS。
高端：通過外接自舉二極管（如 FR107）和自舉電容，利用下管導通期間給 VB-VS 之間電容充電；上管導通時，電容放電為高端驅動器供電，實現 600V 懸浮驅動。
柵極電阻：HO、LO 到 MOS 柵極各串一顆小電阻（如 1N4148 并聯可調電阻），抑制振鈴、調節開關速度。
無刷電機驅動器
電動車控制器
變頻水泵
高壓 Buck 電源
Class-D 功放
移動電源高壓快充
| 參數 | 典型值 | 最大值 |
|---|---|---|
| 低端開通延時 Ton | 280ns | 400ns |
| 低端關斷延時 Toff | 125ns | 300ns |
| 高端開通延時 Ton | 250ns | 400ns |
| 高端關斷延時 Toff | 180ns | 400ns |
| 上升/下降時間 Tr/Tf | 120ns / 80ns | 200ns / 100ns |
| 死區時間 DT | 100ns | 300ns |
自舉電容選擇：根據開關頻率和 MOS 柵極電荷選取，通常 10μF 左右電解電容并聯 0.1μF 陶瓷電容即可。
自舉二極管：耐壓要高于母線電壓，恢復速度要快，F(xiàn)R107 是常用低成本選擇。
Vcc 供電：高壓 MOS/IGBT 推薦 10V~15V；低壓 MOS 可適當降低，但不宜低于 2.8V。
輸入邏輯：3.3V 或 5V MCU 可直接驅動，無需額外電平轉換。
Layout 注意：Vcc 退耦電容盡量靠近芯片；功率地與信號地單點連接，避免干擾。
EG3112 是一款"省外圍、耐高壓、大電流"的半橋驅動芯片。600V 的懸浮耐壓讓它能直接驅動高壓半橋的上管，2.5A 的灌電流能力保證了快速關斷、降低開關損耗，內置的死區和互鎖則讓硬件工程師少操一份心。
