ICW4008 是艾創微推出的一款非隔離降壓（Buck）/升降壓（Buck-boost）開關電源恒壓控制芯片，采用 SOP-8 封裝。它內部集成了 >800V 的高壓功率三極管，固定輸出 5V，無需外置 CS 采樣電阻和啟動電阻，外圍極簡，特別適合小家電、白色家電等開放式電源方案。
芯片分兩個型號：
ICW4008A：輸出電流 ≤200mA（溫升 ≤40℃）
ICW4008B：輸出電流 ≤400mA（溫升 ≤60℃）
集成功率管：內置 >800V 高壓三極管，耐壓充足
輸出電壓：恒壓控制，固定 5V 輸出
電流控制：內置峰值電流控制，無需外置 CS 電阻
啟動方式：內置啟動電路，無需啟動電阻，啟動電流僅 1μA
工作模式：CCM / DCM 自適應
控制方式：特有 PFM 控制，改善音頻噪聲特性
待機功耗：< 75mW
EMI：內置 ±5% 抖頻，優化 EMI
保護功能：VCC 鉗位/欠壓、輸出短路、電感過流、過溫保護
1、3---VCC---芯片電源及反饋信號檢測
2---GND---芯片地
4---NC---懸空
5、6、7、8---C---內置功率三極管集電極
設計注意：C 引腳（5~8 腳）可適當增加鋪銅面積，幫助芯片散熱。

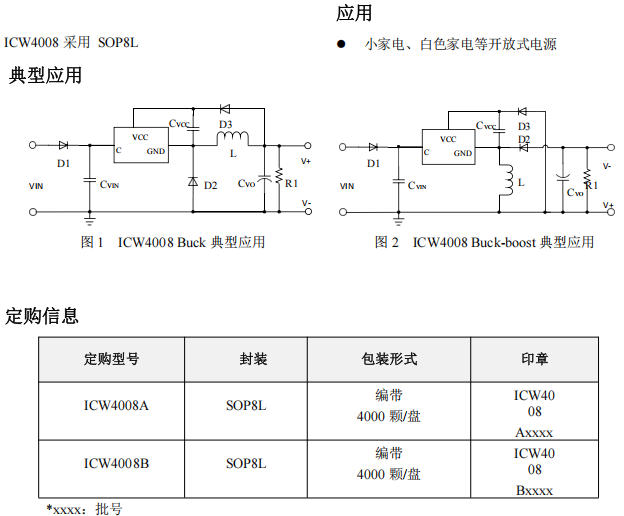

ICW4008 支持兩種常見拓?fù)洌?/p>
輸入經整流濾波后接 C 引腳，電感 L 和續流二極管 D2 構成降壓主回路，VCC 通過 D3 自供電，輸出端給 VCC 電容充電的同時提供 5V 負載。
適用于需要負電壓輸出或輸入輸出極性反轉的場合，電感接法略有不同。
Buck 設計參考值（5V/200mA）：
電感 L：1mH
整流管 D1 / 反饋管 D3：M7
續流二極管 D2：ES1J
VCC 電容 CVCC：1μF/10V（緊貼 VCC/GND 引腳）
輸出電容 CVO：>220μF/10V
輸入電容 CVIN：>4.4μF/400V
假負載 R1：1kΩ
高壓功率三極管：C 引腳接集電極，內部驅動直接控制開關
VCC 鉗位與欠壓保護：?jiǎn)?dòng)閾值約 4.4V，欠壓關斷約 2.4V，鉗位約 5.8V
誤差放大器（EA）：VCC 同時作為反饋腳，與內部 1.1V 基準比較
電流檢測 + 前沿消隱：300ns LEB，防止開關尖峰誤觸發
頻率調制 & 邏輯控制：實現 PFM 多模式切換
軟啟動 & 短路保護：上電后逐步建立輸出，防止沖擊

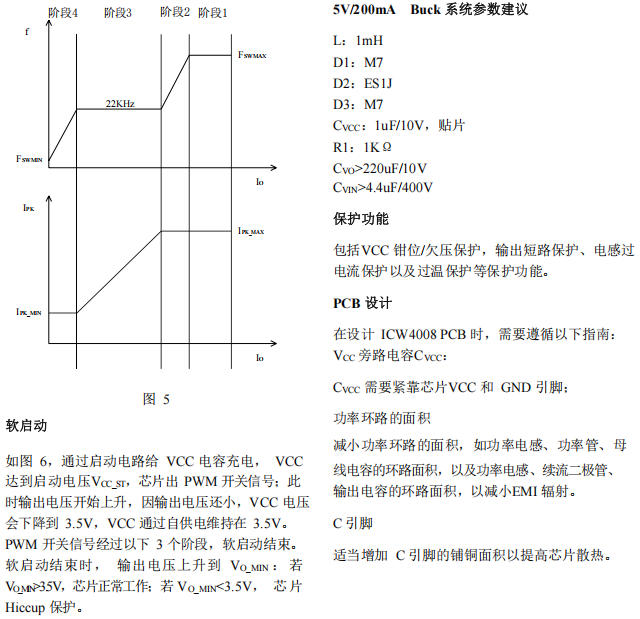

ICW4008 采用特有的 PFM（脈沖頻率調制）控制，隨負載變化分為四個階段：
| 階段 | 峰值電流 | 開關頻率 | 負載狀態 |
|---|---|---|---|
| 1 | IPK_MAX（最大） | FswMAX（最大，約 45kHz） | 重載 |
| 2 | IPK_MAX | 從 FswMAX 降至 22kHz | 中載 |
| 3 | 從 IPK_MAX 降至 IPK_MIN | 固定 22kHz | 輕載 |
| 4 | IPK_MIN（最小） | 從 22kHz 降至 FswMIN | 空載 |
ICW4008A：IPK_MAX=380mA，IPK_MIN=120mA，F(xiàn)swMIN=2kHz
ICW4008B：IPK_MAX=900mA，IPK_MIN=250mA，F(xiàn)swMIN=1kHz
這樣設計的優點是：重載高效、輕載降頻降流、空載噪聲極低。
上電后內部啟動電路給 VCC 電容充電，當 VCC 達到 4.4V 左右芯片開始工作。此時輸出電壓尚低，VCC 由內部供電維持在約 3.5V，PWM 經歷三個階段逐步展開：
前 20 個周期，周期約 160μs（低頻）
接下來 108 個周期，周期約 60μs
再 256 個周期，周期從 60μs 逐步縮短到 22μs
軟啟動結束后，若輸出電壓 >3.5V，芯片進入正常閉環恒壓；若仍 <3.5V，則觸發 Hiccup（打嗝）保護。
| 參數 | ICW4008A | ICW4008B |
|---|---|---|
| 輸入電壓 | 85VAC ~ 265VAC | 85VAC ~ 265VAC |
| 輸出電壓 | 5V | 5V |
| 最大輸出電流 | 200mA | 400mA |
| 溫升限制 | ΔT ≤ 40℃ | ΔT ≤ 60℃ |
| 最大峰值電流 | 380mA | 900mA |
| 電感過流保護 | 600mA | 1250mA |
| 最大導通時間 | 18μs | 18μs |
| 最大占空比 | 70% | 70% |
保護類型---觸發條件---動作
VCC 欠壓---VCC < 2.4V---芯片關斷，重新啟動
VCC 鉗位---VCC > 5.8V---內部鉗位，限制電壓
輸出短路---Vo < 3.5V 持續 16ms---Hiccup 打嗝保護
電感過流---連續 8 個周期超過閾值---關斷保護
過溫保護---結溫 > 150℃---自動關斷，降溫后恢復
VCC 退耦電容：1μF 陶瓷電容必須緊貼 VCC 和 GND 引腳放置。
減小功率環路面積：功率電感、續流二極管、輸出電容的回路面積越小越好，降低 EMI。
C 引腳散熱：5~8 腳可適當鋪銅，幫助內置功率管散熱。
輸入電容：按 >4.4μF/400V 選取，保證整流后電壓穩定。
ICW4008 是一款"極簡外圍"的非隔離 5V 恒壓芯片。它把高壓功率管、啟動電路、電流檢測、環路控制全部集成到一顆 SOP-8 里，外圍只需幾個二極管、一個電感、幾顆電容就能工作。對于小家電控制板、白色家電輔助電源這類對成本敏感、空間受限、又需要 5V 供電的場景，ICW4008A/B 是非常省心的選擇——尤其是 ICW4008B，400mA 的帶載能力足以覆蓋絕大多數小功率應用。
