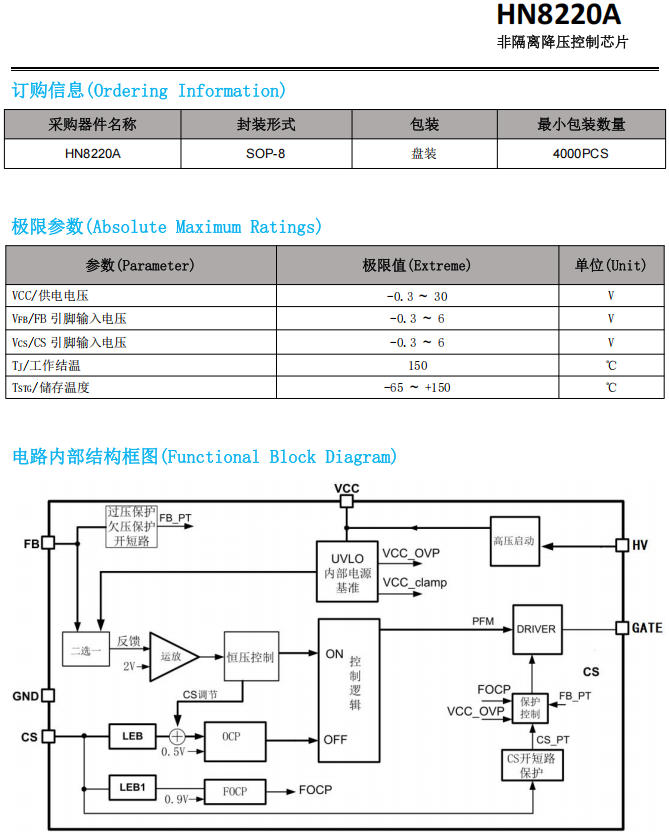

HN8220A 是一款面向離線式小功率應用的非隔離降壓（Buck）控制芯片，采用 SOP-8 封裝。它通過 PWM+PFM 混合控制，在效率和待機功耗之間取得平衡，同時降低了開關噪聲。外圍元件少、系統成本低，特別適合小家電、小風扇等 10W 以內的非隔離電源方案。
| 特性 | 說明 |
|---|---|
| 控制方式 | PWM+PFM 混合，輕載降頻、重載定頻 |
| 開關頻率 | 空載最低約 670Hz，滿載最高 60kHz |
| 啟動方式 | 內置高壓啟動，無需額外啟動電阻 |
| 驅動技術 | 恒流源驅動，Gate 電壓內部鉗位在 11~12V |
| 軟啟動 | 256 個周期內頻率與限流閾值逐步爬升 |
| 頻率抖動 | 內置抖頻，降低 EMI |
芯片集成了非常完善的保護機制，一旦發生異常即進入自動重啟：

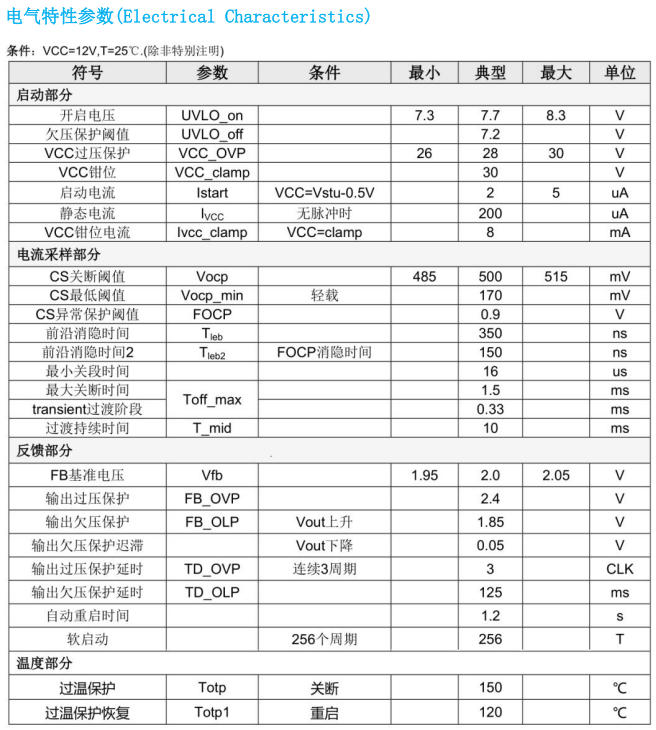

VCC 欠壓鎖定（UVLO）：啟動閾值約 7.7V，掉電關斷閾值約 7.2V
VCC 過壓保護（OVP）：28V 關斷輸出，30V 內部鉗位
輸出過壓/欠壓保護：FB>2.4V 或 FB<1.85V 觸發
逐周期過流保護（OCP）：CS 閾值 170mV~500mV 隨負載自適應
CS 開短路保護：上電第一個脈沖即檢測，防止炸機
電感飽和保護（FOCP）：CS 異常尖峰檢測
過溫保護（OTP）：150°C 關斷，120°C 恢復
| 引腳 | 名稱 | 功能 |
|---|---|---|
| 1 | GATE | 功率管驅動輸出 |
| 2 | GND | 芯片地 |
| 3 | FB | 輸出電壓反饋腳，內部基準 2.0V；懸空時默認輸出 12V |
| 4 | CS | 電流采樣 |
| 5 | HV | 高壓啟動/供電 |
| 6/7 | NC | 懸空 |
| 8 | VCC | 芯片電源，工作范圍 7.7V~28V |
輸出 8V~24V：推薦從輸出端經二極管給 VCC 供電，效率最優。
輸出 <8V 或 >25V：推薦自供電（由 HV 側通過降壓電阻供電）。輸出電壓太高時，若用輸出供電，負載跳變容易觸碰到 28V 的 VCC_OVP 閾值。
輸入電容：按 1μF/W 選取，如 10W 輸出配 10μF。
CS 電阻：Rcs = 250mV / Io（峰值電流取 2 倍輸出電流）。
例：Io = 0.5A，則 Rcs = 0.5Ω。
電感感量：L = (Vo + 1) × 16μs / (1.4 × Io)
例：Vo = 12V，Io = 0.5A，則 L ≈ 297μH。
電感飽和電流：必須 > 2.4 × Io，即 0.5A 輸出至少選 1.2A 飽和電流的電感。
續流二極管：建議用肖特基二極管，可改善負載調整率。
假負載：空載穩定需要假負載，但功耗建議控制在 12mW 以內。
FB 分壓電阻：若從 VCC 分壓取反饋，上下電阻之和建議 ≥150kΩ。
最低導通時間限制：系統設計時要保證最低線電壓、正常工作（CS=500mV）時的原邊導通時間小于 15μs，否則可能誤觸發 CS 短路保護。
動態響應：芯片在偵測到負載突變時，會把最低頻率從 670Hz 臨時提升到 3kHz，連續 10ms 無動態后自動恢復。
HN8220A 是一款"麻雀雖小、五臟俱全"的非隔離電源控制芯片。它的優勢在于極簡外圍、高壓直接啟動和完備的保護機制，對于 5~15W 級別的小家電、風扇、輔助電源等場景，不需要復雜的環路設計，也不需要額外的啟動電路，能快速搭建出可靠、低成本的降壓方案。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/1060512278415.html?spm=a28888.manage-offer.0.0.26227197dYLB8P
