在現代家電市場中，對于電源芯片的需求日益增長，尤其是在暖風機等小家電領域。芯茂微電子推出的LP2179A芯片，以其超高集成度和極簡外圍電路設計，為暖風機等電源設計提供了一個高效、可靠的解決方案。

LP2179A芯片概述

LP2179A是一款高效率、高精度的非隔離降壓開關電源恒壓控制驅動芯片，專為85VAC至265VAC全范圍輸入電壓設計，適用于非隔離Buck、Buckboost拓?fù)浣Y(jié)構。這款芯片尤其適合于小家電和白色家電等電源驅動，以其出色的性能和可靠性，成為暖風機電源設計的理想選擇。

LP2179A技術規格

電氣參數

    電源電壓 (VCC_ST)：啟動電壓為4.4V。
    欠壓保護閾值 (VCC_UVLO)：2.4V。
    VCC鉗位電壓 (VCC_CLAMP)：5.5V。
    啟動電流 (IST)：1uA。
    工作電流 (ICC)：550uA。
    恒壓反饋控制閾值 (VFB_REG)：12.0V。
    最大峰值電流 (IPK_MAX)：LP2179A為380mA，LP2179B為750mA。
    最小峰值電流 (IPK_MIN)：LP2179A為120mA，LP2179B為250mA。
    前沿消隱時間 (TLEB)：450ns。
    最大工作頻率 (FSWMAX)：50KHz。
    最小工作頻率 (FSWMIN)：1KHz。

保護功能

LP2179A具備多重保護功能，包括VCC鉗位/欠壓保護、輸出短路保護、電感過電流保護及過溫保護等，確保電源系統的穩定和安全運行。

應用領域

LP2179A芯片廣泛應用于小家電、白色家電等開放式電源，特別適用于暖風機電源的設計。其高效率和高精度的特性，使其在全負載范圍內都能保持優異的音頻特性和輸出負載調整率，同時低待機功耗小于75mW，滿足現代電源設計對能效的要求。

極簡外圍電路設計

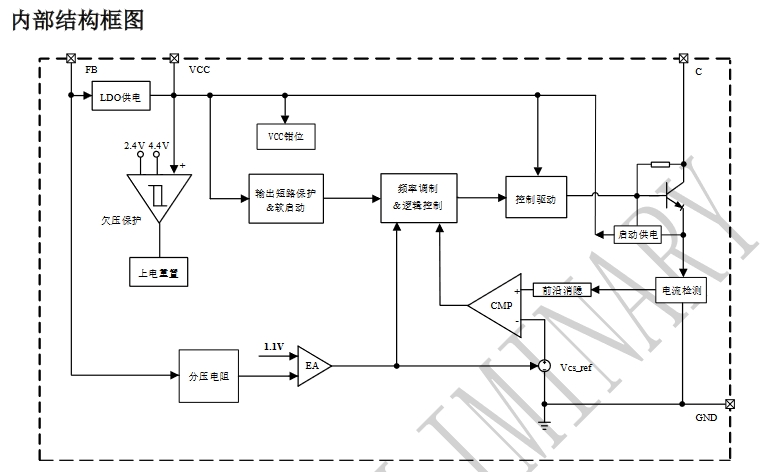

LP2179A芯片的極簡外圍電路設計，減少了外部元件的使用，簡化了電路設計，降低了成本。其內置特有的峰值電流控制，無需CS電阻；內置啟動電路，無需啟動電阻，使得外圍應用更為簡單，提高了系統的可靠性。

結論

LP2179A以其超高集成度和極簡外圍電路設計，為暖風機等小家電電源提供了一個高效、可靠的解決方案。其優異的動態性能、EMI特性以及多重保護功能，使其成為暖風機電源設計的理想選擇。隨著家電市場對能效和可靠性要求的提高，LP2179A芯片的應用前景廣闊。
