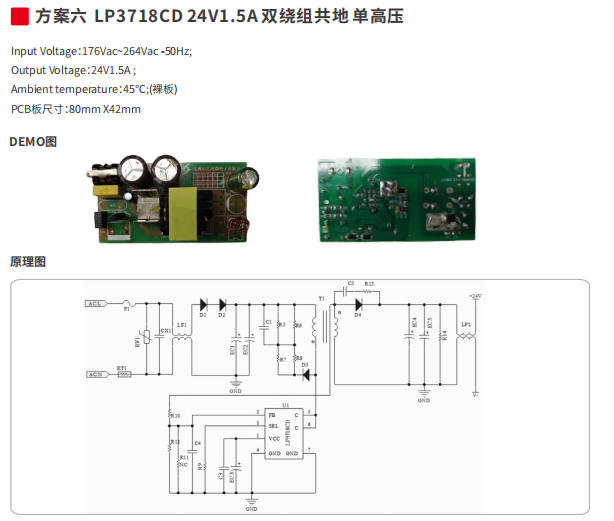

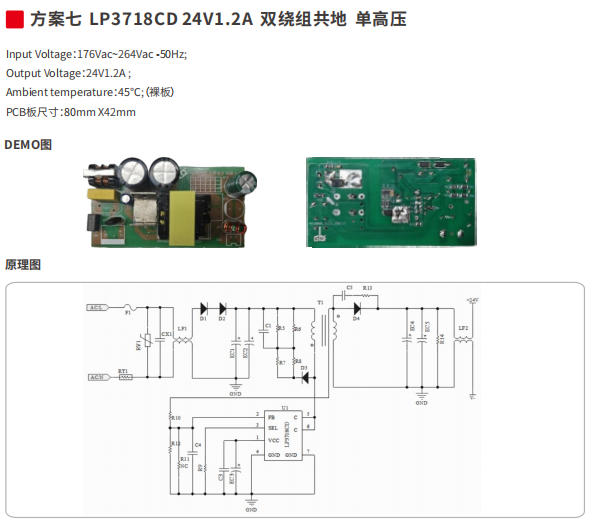

主芯片：LP3718CD全電壓認證24W
輸入規格:176Vac~264Vac-50Hz;
輸出規格:非標(24V2A;24V1.5A;24V1.2A)
Ambienttemperature：45℃;(裸板)
PCB板尺?:80mmX42mm;50mmX30mm

主芯片LP3718CD概述

LP3718CD 是一款高度集成的隔離型適配器和充 電器的自供電 PSR 控制芯片，外圍設計極其簡單。LP3718CD 屬于反激式PSR轉換器，內置集成BJT電源芯片，專門用來做小功率隔離電源方案 。

LP3718CD 通過外置電阻，可調原邊峰值電流，再 通過變壓器原副邊匝比來設置輸出恒流點；通過設 定 FB 上偏電阻和下偏電阻來設置輸出恒壓點。 為了實現系統成本的極致簡化，LP3718CD 內置啟 動電路，外圍不需要啟動電阻；采用自供電的方式 來取消輔助繞組 VCC 供電二極管。

主芯片LP3718CD特點

集成 BJT，主要適用于 24W 以下隔離方案
內置啟動電路，無需啟動電阻
自供電技術取消輔助繞組 VCC 供電二極管
通過外置電阻，可調峰值電流
極低的待機功耗
專利的電流驅動，降低溫升
輸出線損補償技術
輸出短路保護功能
輸出過壓保護
VCC 欠壓保護功能
FB 腳上電阻開路保護
過溫保護
DIP7封裝

應用領域

適配器、充電器
LED 驅動電源
線性電源和 RCC 開關電源升級換代
其它輔助電源
