做24V中等功率隔離電源，外置MOS方案外圍復雜、PCB面積大、成本還高？LPK3899DSM把800V SiC功率管集成到芯片內部，原邊反饋架構直接省掉光耦和TL431，36W輸出能力輕松覆蓋24V1.5A適配器、小家電電源等場景。

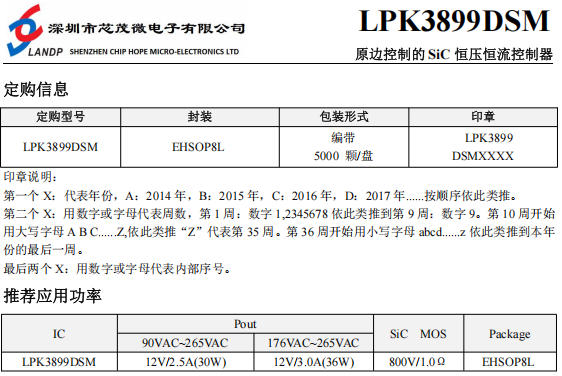

主控芯片：LPK3899DSM（芯茂微）
輸出規格：24V / 1.5A（36W）
變壓器：EE1910 立式 5+2+3，PC95磁芯，AE 45mm2
輸入電壓：90Vac~265Vac全電壓
拓撲結構：原邊反饋PSR，支持CCM+DCM雙模式
待機功耗：<75mW

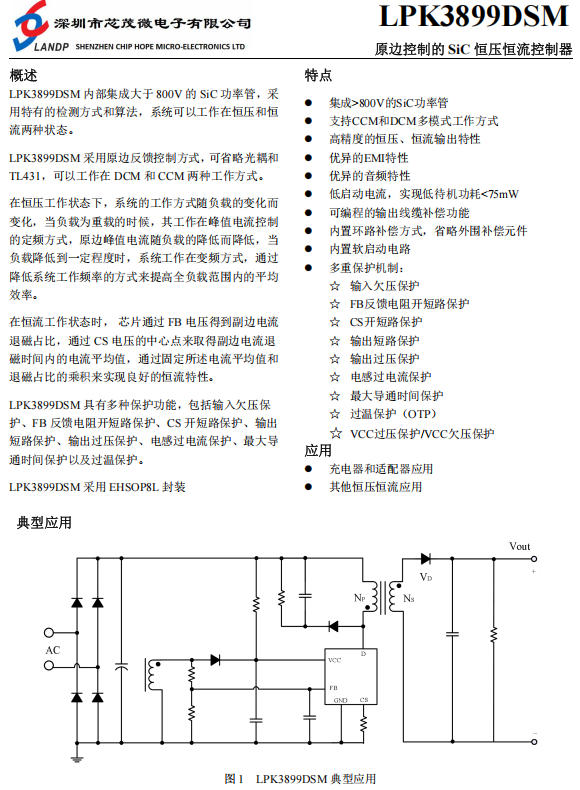

第一，內置SiC功率管，耐壓超800V。
芯片內部集成800V/1.0Ω的SiC MOS，不需要額外搭配高壓功率管，EHSOP8L封裝散熱能力比常規SOP7/SOP8更強，36W功率段余量充足。對于24V輸出的反激電源，SiC的低導通電阻直接降低導通損耗，整機效率更有優勢。
第二，原邊反饋，外圍極簡。
采用PSR原邊反饋控制，無需光耦和TL431，FB腳通過輔助繞組分壓電阻檢測輸出電壓，同時完成退磁檢測、輸入欠壓檢測、輸出過壓檢測和輸出短路檢測。一顆FB腳實現多種功能，外圍元件進一步精簡。
第三，CCM+DCM雙模式，音頻特性好。
支持連續導通模式（CCM）和非連續導通模式（DCM）自動切換，重載定頻、輕載降頻，配合特有的PFM控制方式，有效優化音頻噪聲。內置抖頻功能（±3%，128μs周期），傳導EMI更容易過。
第四，內置環路補償，省外圍補償網絡。
傳統電流模式控制需要外部RC補償網絡，LPK3899DSM把環路補償做進芯片內部，工程師不需要調試補償參數，降低設計門檻，同時提升不同負載下的輸出穩定性。
第五，可編程線纜補償。
通過FB上偏電阻設置，滿載時自動補償輸出線纜壓降，解決24V長距離供電末端電壓跌落問題。

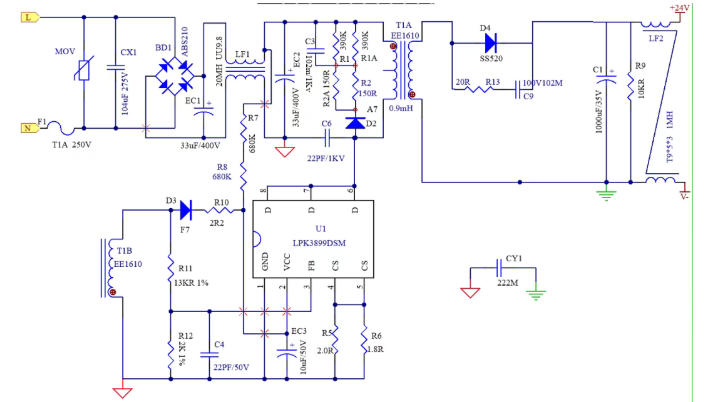

本方案采用單面板設計，尺寸78.3mm×42.3mm，BOM約37顆元件，核心器件如下：
主控：LPK3899DSM（EHSOP8L，內置800V SiC功率管）
整流橋：WRMSB30M（軟橋，EMI更優）
輸出肖特基：MOT10T15（TO-252，15A/100V，余量充足）
輸入電解：68μF/400V ×2（10×16臥插）
輸出電解：1000μF/35V（10×16）
VCC電解：4.7μF/50V LOW-ESR
安規器件：Y電容222/400V、X電容224/275V、壓敏7D561K、NTC 2.5D-11
共模電感：UU9.8 30mH
保險絲：T2AL 250VAC慢斷
EE1910變壓器參數（立式5+2+3骨架，槽寬9mm）：
初級N1（4→2）：φ0.27mm×1，60匝，順密繞2層
輔助N3（3→NA）：φ0.17mm×2，12匝，順密繞1層
次級N3（10→8）：φ0.4mm×2三層絕緣線，14匝，順密繞1層
初級N4（2→1）：φ0.27mm×1，26匝，順密繞1層
輔助N5（5→3）：φ0.17mm×2，12匝，順密繞整層
1-4腳電感量：0.85mH±5%，氣隙0.1~0.4mm
漏感要求：<5%L
耐壓：初-次、初-磁芯、次-磁芯均3.75KV/1min
LPK3899DSM protection機制非常齊全：
輸入欠壓保護：母線電壓過低時自動降頻直至重啟，防止低壓大電流工作
輸出過壓保護：FB>3.0V持續3個周期觸發，系統重啟
輸出短路保護：FB<1.0V持續48ms觸發打嗝
電感過電流保護：CS腳檢測峰值電流，防止變壓器飽和
FB開短路保護：上偏電阻開路或下偏電阻短路都能檢測
CS開短路保護：采樣電阻異常時及時保護
過溫保護：150°C觸發，30°C遲滯恢復
VCC過壓/欠壓保護：供電異常時自動重啟
最大導通時間保護：導通時間超過25μs立即保護
24V1.5A適配器、充電器
智能小家電輔助電源（掃地機、空氣凈化器等）
工業24V直流供電模塊
安防監控電源
其他36W以下恒壓恒流隔離電源
LPK3899DSM把800V SiC功率管、原邊反饋控制器、環路補償、抖頻線路集成到一顆EHSOP8L芯片里，做24V1.5A方案不需要外置MOS，不需要光耦TL431，不需要復雜的補償網絡。配合EE1910變壓器，36W功率段全電壓輸入、低待機、低EMI、保護齊全，是中等功率隔離電源降本增效的實用選擇。
如需LPK3899DSM樣品、DEMO板或變壓器定制，請聯系芯茂微授權代理商深圳三佛科技獲取技術支持。
