做小家電電源，最怕什么？外圍器件多、EMI難調、成本高。芯茂微LP2801系列（輸出電壓可調），一顆芯片解決這些痛點。

LP2801是什么芯片？

LP2801是芯茂微推出的一款非隔離降壓開關電源恒壓控制驅動芯片，內部直接集成了一顆耐壓>800V的功率三極管，采用恒壓控制模式，工作在QR準諧振模式。

簡單說：高壓輸入進來，低壓穩定輸出，不需要光耦、不需要TL431、不需要復雜的環路補償，外圍極其簡單。

五大核心特點

第一，耐壓高。 內置功率管耐壓超過800V，85VAC~265VAC全電壓范圍都能穩定工作，電網波動也不怕。

第二，功耗低。 待機功耗小于50mW，輕松滿足能效標準。啟動電流僅需1μA，啟動電阻可以選很大，進一步降低待機損耗。

第三，EMI好。 QR準諧振工作模式，功率管在谷底開通，開關損耗小、噪聲低，EMI特性優異，過認證更省心。

第四，輸出靈活。 輸出電壓3.3V~24V外置電阻可調，通過FB引腳的分壓電阻即可設定，一顆芯片覆蓋多種電壓需求。

第五，保護全。 內置VCC鉗位/欠壓保護、輸出過壓保護、過溫保護（150°C觸發，30°C遲滯）、最長開通時間保護，可靠性高。

LP2801系列型號怎么選？

LP2801系列按輸出電流能力分為多個型號，選型很簡單：

LP2801A：輸出≤100mA，適合指示燈、傳感器等小功率場景
LP2801B：輸出≤150mA，適合小家電控制板供電
LP2801C：輸出≤200mA，適合智能開關、WiFi模塊
LP2801D：輸出≤300mA，適合小型電機驅動、風扇
LP2801E：輸出≤400mA，適合稍大負載的輔助電源（已停產）
LP2801AD：DIP7封裝，輸出≤120mA，適合插件工藝或維修替換
封裝有SOP7L、SOP8L、DIP7三種可選，貼片插件都能做。

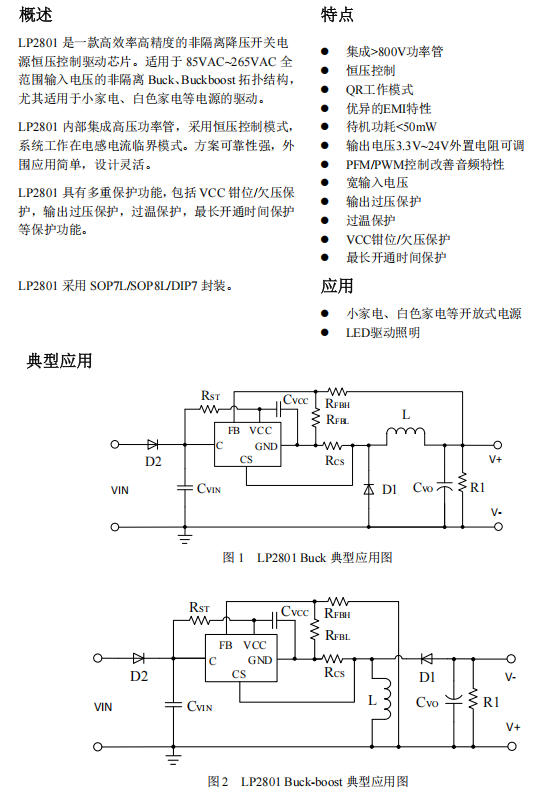

典型應用場景及應用電路圖

小家電輔助電源：電飯煲、電磁爐、豆漿機控制板供電。
白色家電待機電源：空調、洗衣機、冰箱的待機模塊。
LED驅動照明：小功率LED燈帶、筒燈恒壓驅動。
智能IoT設備：智能插座、門鎖、網關等需要小體積電源的場合。

設計有多簡單？

BOM極簡，核心外圍只需幾顆元件：

一顆啟動電阻RST
一顆VCC旁路電容CVCC
一顆CS采樣電阻RCS
兩顆FB分壓電阻RFBH和RFBL
一顆儲能電感L
一顆續流二極管D1
一顆輸出電容CVO

芯片內部已經完成了恒壓控制、QR檢測、過流保護、過溫保護等復雜功能，工程師只需調好分壓電阻和電感感量即可，開發周期大幅縮短。

設計小貼士

CS采樣電阻要靠近芯片CS和GND引腳，走線越短越好
FB分壓電阻靠近FB引腳，節點遠離變壓器原邊動點
VCC旁路電容緊靠芯片VCC和GND引腳
C引腳適當增加鋪銅面積，幫助芯片散熱
減小功率環路面積（變壓器-功率管-母線電容、變壓器-整流二極管-輸出電容），EMI更優

總結

LP2801系列 = 內置800V高壓功率管 + QR準諧振 + 極簡外圍 + 全電壓輸入 + 完善保護
做小家電、白色家電、LED驅動、IoT設備的輔助電源，選它省心又省錢。
