GD32F103RCT6是兆易創新基于ARM Cortex-M3內核的32位通用微控制器，主頻高達108MHz，內置256KB Flash和48KB SRAM，采用LQFP64封裝。作為STM32F103RCT6的國產替代方案，它在性能、兼容性和性?xún)r(jià)比方面表現突出，廣泛應用于工業控制、電機驅動、消費電子等領域。
1. 強勁內核，零等待運行
ARM Cortex-M3內核，最高108MHz主頻
Flash訪問零等待周期，執行效率拉滿
單周期乘法器 + 硬件除法器，運算速度快
2. 存儲配置充足
256KB Flash（代碼區）—— 程序空間充裕
48KB SRAM —— 數據緩存夠用
支持Bootloader在線升級，維護方便
3. 豐富外設接口
| 外設類型 | 數量/規格 |
|---|---|
| 通用定時器 | 4個16位 |
| 高級定時器 | 2個16位（帶死區控制） |
| 基本定時器 | 2個16位 |
| USART | 3路 |
| UART | 2路 |
| SPI | 3路 |
| I2C | 2路 |
| CAN | 1路（2.0B） |
| USB | 1路全速Device |
| ADC | 3路12位，16通道 |
| DAC | 1路2通道 |
| SDIO | 1路（支持SD卡） |
| EXMC | 1路（外部存儲擴展） |
4. GPIO靈活配置
最多51個GPIO，全部可映射到16條外部中斷線
支持推挽/開漏輸出、上拉/下拉輸入、模擬模式
部分引腳5V耐壓，兼容性強
時鐘系統
內置8MHz RC振蕩器（出廠校準精度±1%）
外接4~16MHz晶振
32.768kHz RTC晶振 + 40kHz內部低速RC
PLL鎖相環：最高可倍頻至108MHz
電源管理
工作電壓：2.6V ~ 3.6V
三種低功耗模式：Sleep（睡眠）、Deep-sleep（深度睡眠）、Standby（待機）
獨立VBAT引腳，RTC和備份寄存器掉電保持
工業控制 — PLC、變頻器、伺服驅動
電機控制 — BLDC、PMSM矢量控制（高級定時器帶死區）
消費電子 — 智能家居、手持設備、POS機
通信設備 — 車載GPS、視頻對講、PC外設
數據采集 — 多通道ADC同步采樣、SD卡數據存儲
| 參數 | 規格 |
|---|---|

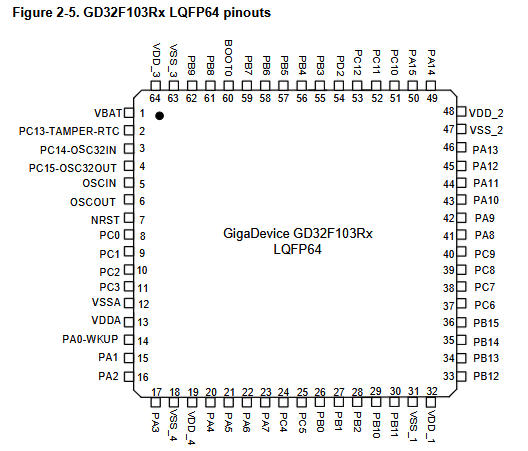

| 封裝形式 | LQFP64（10×10mm） |
| 引腳間距 | 0.5mm |
| 工作溫度 | -40°C ~ +85°C（工業級） |
| 環保標準 | 綠色無鉛 |
性能對標STM32F103RCT6，寄存器級兼容，移植成本低
Flash零等待，108MHz滿速運行不卡頓
外設豐富，51個GPIO + 多路通信接口，擴展性強
國產供應鏈，交期穩定，價格有競爭力
工業級溫度，-40°C低溫啟動可靠
GD32F103RCT6是兆易創新F103系列中的"中杯"選手——256KB Flash + 48KB SRAM + LQFP64封裝，在性能、成本和尺寸之間取得了很好的平衡。
