KP521405/KP521405A是必易微推出的一款簡單易用的同步降壓DC/DC轉換器，專為工業及家電應用設計。它能在6V~40V寬輸入范圍內穩定輸出固定5V電壓，最大持續帶載能力達1A，且外圍極其精簡，非常適合對成本和空間敏感的項目。

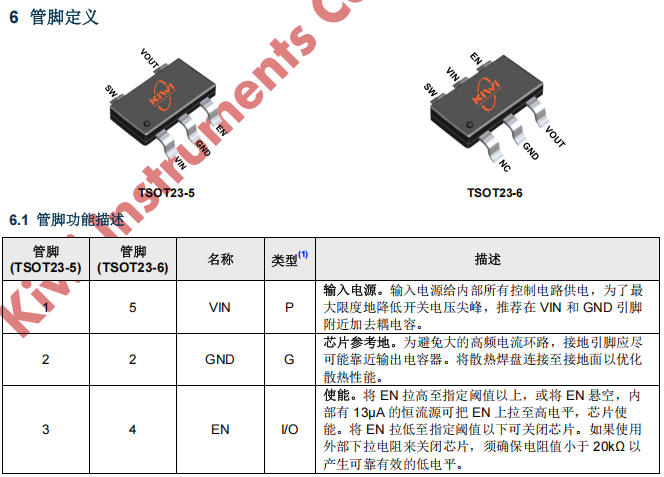

該系列包含兩個版本：
KP521405：TSOT23-5封裝，5腳極簡方案
KP521405A：TSOT23-6封裝，多一個NC腳，布局更靈活
高壓寬輸入，工業級可靠
輸入電壓范圍：6V ~ 40V
1A持續輸出電流，滿足多數小功率設備需求
專為白電、小家電、電動工具等嚴苛環境優化
外圍極簡，省成本省空間
內置270mΩ P型高側MOSFET + 135mΩ N型低側MOSFET
無需外部自舉電容和肖特基二極管
內置補償電路和軟啟動，省去RC補償網絡
固定5V輸出，無需外接反饋電阻分壓
可實現單層PCB布局，對低成本生產非常友好
低EMI設計
典型開關頻率100kHz，低開關速率設計
有效減輕EMI問題，更容易過認證
完善的保護機制
輸入過壓保護（VIN OVP）/ 欠壓鎖定（UVLO）
輸出過壓/欠壓保護（VOUT OVP/UVP）
逐周期電流限制（OCL）+ 過溫保護（OTP）
支持預偏置輸出軟啟動，上電更平穩
白色家電：洗衣機、冰箱、空調的控制板供電
小家電：咖啡機、電飯煲、掃地機器人的輔助電源
電動工具：電池包降壓給控制電路供電
智能照明：寬電壓輸入的燈控模塊
通用寬壓軌：從24V/36V總線轉為5V給MCU或傳感器供電

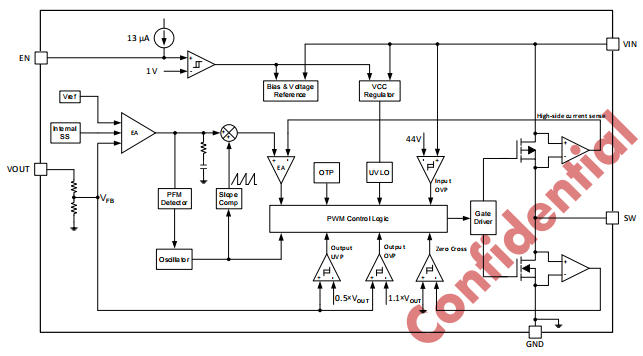

芯片內部采用峰值電流模式（PCM）控制，核心模塊包括：
功率級：集成高側P管（270mΩ）和低側N管（135mΩ），同步整流提升效率
PWM控制邏輯：接收誤差放大器、斜率補償、過流保護等信號，生成驅動脈沖
電流檢測：實時監測高側管電流，實現逐周期限流
保護模塊：UVLO、OVP、OTP、零交叉檢測等，確保全工況安全
軟啟動電路：2.5ms固定軟啟動時間，抑制浪涌電流
PFM檢測器：輕載時自動進入跳頻模式（PSM），提升輕載效率
工作流程簡述：
固定時鐘開啟高側管 → 電感電流上升 → 達到電流閾值后關斷高側管、開啟低側管 → 電感電流下降 → 下一個時鐘周期重復
輕載時COMP電壓被鉗位，跳過部分脈沖，降低開關損耗

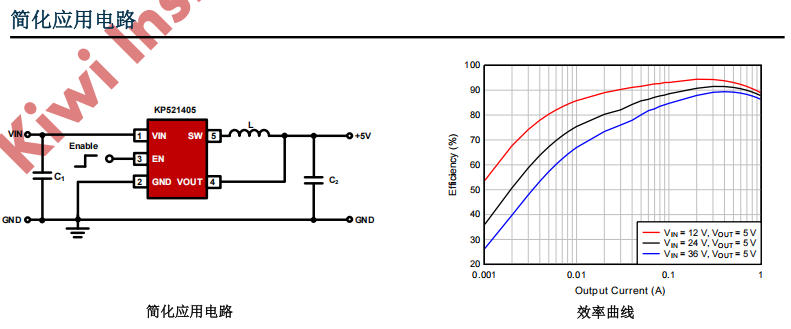

方案1：12V轉5V/1A（最常用）
關鍵器件選型：
輸入電容C1：100μF/50V電解 + 1μF陶瓷高頻濾波
電感L1：100μH，飽和電流>2.4A，額定電流>1.45A
輸出電容C2：100μF/10V電解 + 1μF陶瓷
以上參數在VIN=12V時效率可達90%以上
方案2：24V/36V高壓輸入
當輸入電壓升高時，建議：
輸入電容耐壓提升至35V~50V
電感量適當加大（如82μH@24V、100μH@36V）
注意PCB散熱，36V滿載時效率約85%
1. 電感選擇
紋波電流系數建議取0.2~0.6
最小電感量計算：Lmin = (VIN_MAX - VOUT) / (IOUT × KIND × VIN_MAX × fSW)
飽和電流必須大于峰值開關電流（約1.8A峰值限流值）
2. PCB布局建議
輸入電容盡量靠近VIN和GND腳
功率回路（VIN→SW→電感→輸出電容→GND）走線短而寬
VOUT反饋線遠離SW開關節點，避免噪聲耦合
芯片下方或旁邊打散熱過孔，GND鋪銅盡量寬
3. 效率與熱管理
12V輸入、1A輸出時，芯片溫升約22°C（熱阻30°C/W）
36V輸入時效率會有所下降，注意高溫環境下的降額使用
KP521405/KP521405A是一款"拿來即用"的同步降壓芯片，最大亮點在于極致簡化外圍——無需自舉電容、無需肖特基、無需補償網絡、無需反饋電阻，兩顆電容+一個電感就能搭出穩定的5V/1A電源。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/1002712781593.html?spm=a28888.manage-offer.0.0.26227197CysCon
