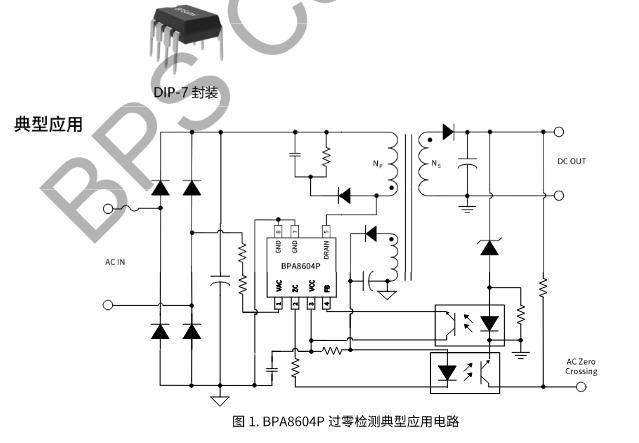

BPA8604P是晶豐明源推出的高集成度反激電源芯片，主打微波爐、電磁爐等家電輔助電源市場。它把700V高壓MOS、控制器、過零檢測電路集成到一顆DIP-7芯片里，外圍極簡，還能輸出交流過零信號控制繼電器，避免打火。
核心特點：

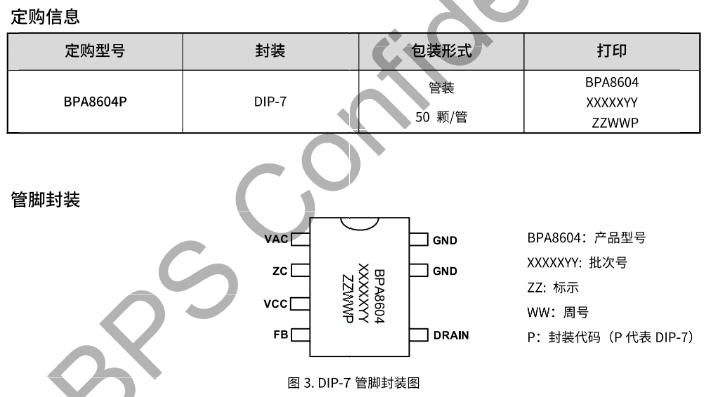

| 引腳 | 名稱 | 功能 |
|---|---|---|
| 1 | VAC | 過零檢測輸入，接交流分壓電阻 |
| 2 | ZC | 過零信號輸出，接光耦或MCU |
| 3 | VCC | 芯片供電，接0.1~1μF電容 |
| 4 | FB | 反饋輸入，接光耦輸出 |
| 5 | DRAIN | 高壓MOS漏極，接變壓器初級 |
| 6,7 | GND | 芯片地，MOS源極兼散熱 |
封裝特點： DIP-7比標準DIP-8少一腳，增加DRAIN到GND的爬電距離，適合高壓潮濕環境。
過零信號用途： 控制繼電器或可控硅在電壓零點切換，消除火花，延長壽命。

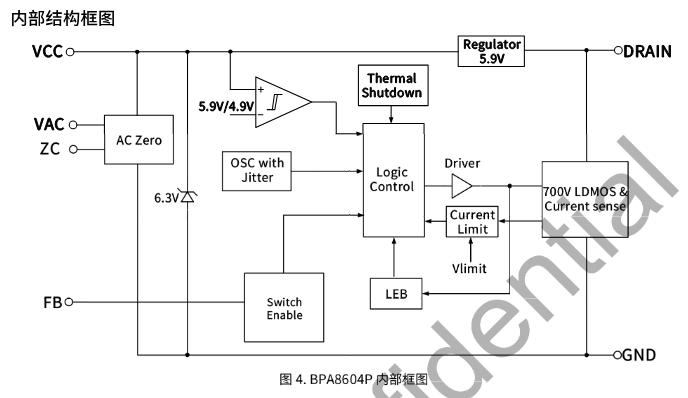

控制方式： 脈沖數控制（非PWM），根據負載自動跳過部分開關周期，無需外部補償。
| 參數 | 典型值 | 說明 |
|---|---|---|
| 開關頻率 | 132kHz | 抖頻±4kHz，降低EMI |
| 高壓MOS耐壓 | 700V | 裕量充足 |
| 導通電阻 | 20Ω | @25mA測試 |
| 啟動電壓 | 50V | DRAIN腳啟動閾值 |
| VCC工作電壓 | 5.9V | 自供電穩壓 |
| 過溫保護 | 140℃ | 遲滯75℃ |
| 前沿消隱 | 250ns | 防止誤觸發 |
輸出功率：
| 位置 | 推薦值 | 作用 |
|---|---|---|
| VCC電容 | 0.1~1μF | 芯片供電，小容量響應快 |
| VAC分壓電阻 | 1M×3 | 高壓分壓，耐壓>500V |
| VAC濾波電容 | 100pF | 濾除高頻干擾，靠近芯片 |
| 輸出電容 | 470μF | 低ESR電解，減小紋波 |
| 整流二極管 | SB1100 | 肖特基，低壓降無恢復 |
┌─────────────────────────────────────┐
│ 1. 芯片遠離變壓器，減小干擾 │
│ 2. GND鋪銅散熱，DRAIN腳大面積走線 │
│ 3. VAC電容緊靠VAC和GND引腳 │
│ 4. 反饋回路遠離功率回路和變壓器 │
│ 5. 高頻功率環路面積最小化 │
└─────────────────────────────────────┘
| 保護類型 | 觸發條件 | 響應 |
|---|---|---|
| 輸出短路 | FB電流<閾值，持續45ms | 打嗝重啟（750ms間隔） |
| 輸出過載 | FB電流<閾值，持續45ms | 打嗝重啟（115ms間隔） |
| 反饋開路 | FB無電流 | 自動限壓保護 |
| 逐周期限流 | 電流超閾值 | 當周期關斷MOS |
| 過溫保護 | 結溫>140℃ | 關斷，降溫75℃后恢復 |

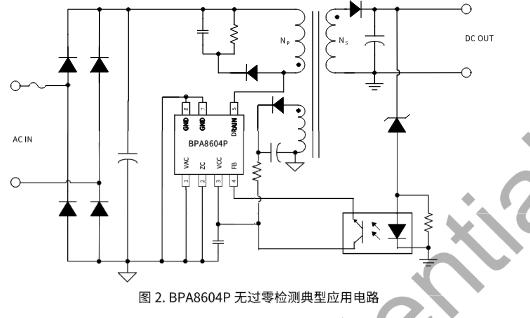

BPA8604P用單芯片實現了電源+過零檢測兩大功能，外圍只需變壓器、光耦和幾個阻容件。132kHz高頻讓變壓器體積小巧，DIP-7封裝增加爬電距離適合潮濕環境。對于需要雙路輸出（5V+12V）且?guī)н^零控制的小家電，這是性價比極高的方案。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
